PLC對應的觸摸屏界面如何編輯呢？
市場上對應PLC編程匹配的觸摸屏種類有很多，這里僅拿主流的西門子觸摸屏舉例一下，其實觸摸屏界面的搭建并不是我們想象的那么難。

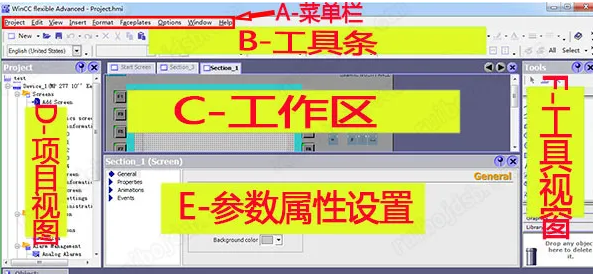

首先打開觸摸屏軟件，這里用“SIMATIC WinCC flexible 2008”這款軟件為例，打開后界面就是下面的樣子了：
如上圖所示，我們可以將這個觸摸屏界面分成6個區域：
A、菜單欄:用于保存、顯示等的眾多操作設置;
B、工具條：方便快捷的操作按鈕，比如對工作區的放大縮小等;
C、工作區：用于屏幕界面的結構搭建等;
D、項目視圖：所建立的項目都以目錄樹的形式展示;
E、參數區域：主要用于對工作區域內元件進行屬性參數等的設置;
F-工具視窗：構成界面視圖的元件所在區。

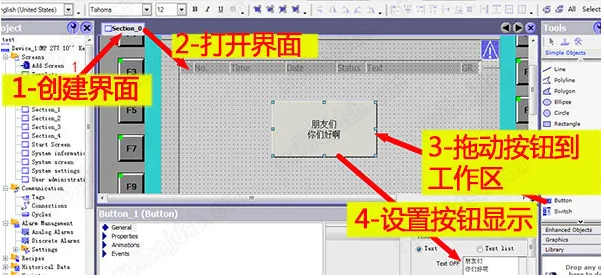

這樣說朋友們可能不太理解，下面和大家綜合舉個例子，如下圖：
如上圖所示，我們可以在左側項目區域創建觸摸屏的一個分屏界面，我們整天玩手機，我想這個不難理解。然后在右側的工具視窗直接拖動一個按鈕到工作區，然后我們還可以在下面的屬性參數區域?qū)@個按鈕的顯示文字等進行編輯。
